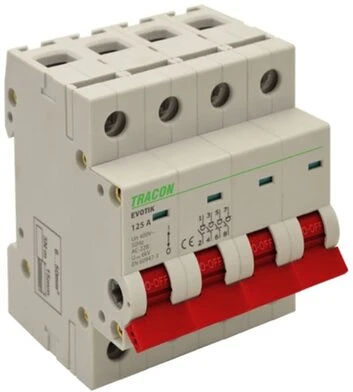

Tracon TIK4-63
4p 63a leválasztó kapcsoló

A leválasztó kapcsoló elsősorban az épület-villanyszerelés (installáció) területén történő felhasználásra szánt olyan készülék, amely állandó bekötéssel rendelkező nagyobb teljesítményű fogyasztók (pl. hőtárolós kályhák, forróvíztárolók, tűzhelyek, stb.) főkapcsolójaként alkalmazható. A készülék egyben szakaszoló is, mivel a nyitott érintkezői között biztosítja a névleges szigetelési feszültségének megfelelő légköz értékének kétszeres nagyságú nyitási távolságot. Ezáltal a kapcsoló kikapcsolt állapotát feszültségmentes állapotnak tekinthetjük, amennyiben a védendő áramkört minden pólusában megszakító készüléket alkalmazunk.

Műszaki adatok:

Névleges üzemi feszültség:

240/415 V AC, ill. 415 V AC

Névleges szigetelési feszültség:

690 V

Névleges lökőfeszültségállóság:

6 kV (1,2/50ms)

Zárlatállóság (előtétbiztosítóval):

25 kA (max. 250 A gG/gL)

160-250 A

(max. 125 A gG/gL) 20-125 A

Névleges kapcsolóképesség:

max. 300 A (cos ?= 0.65)

Villamos élettartam:

min. 10000 állásváltozás

Mechanikai élettartam:

min. 20000 állásváltozás

Külső hatások elleni védelem:

Ütés és UV álló műanyag burkolat, IP 40 védettség

Szerelés módja:

35×7,5 mm méretű szerelősínre

Csatlakozás módja:

csavaros hüvelykapcsokkal

Kapocs-keresztmetszet:

16 ... 50 mm2 (20-125 A)

70 ... 120 mm2 (160-250 A)

Zárhatóság:

A kapcsolókar „KI” állásban zárópecsételhető

Környezeti hőmérséklet:

-25 °C ... +55 °C
